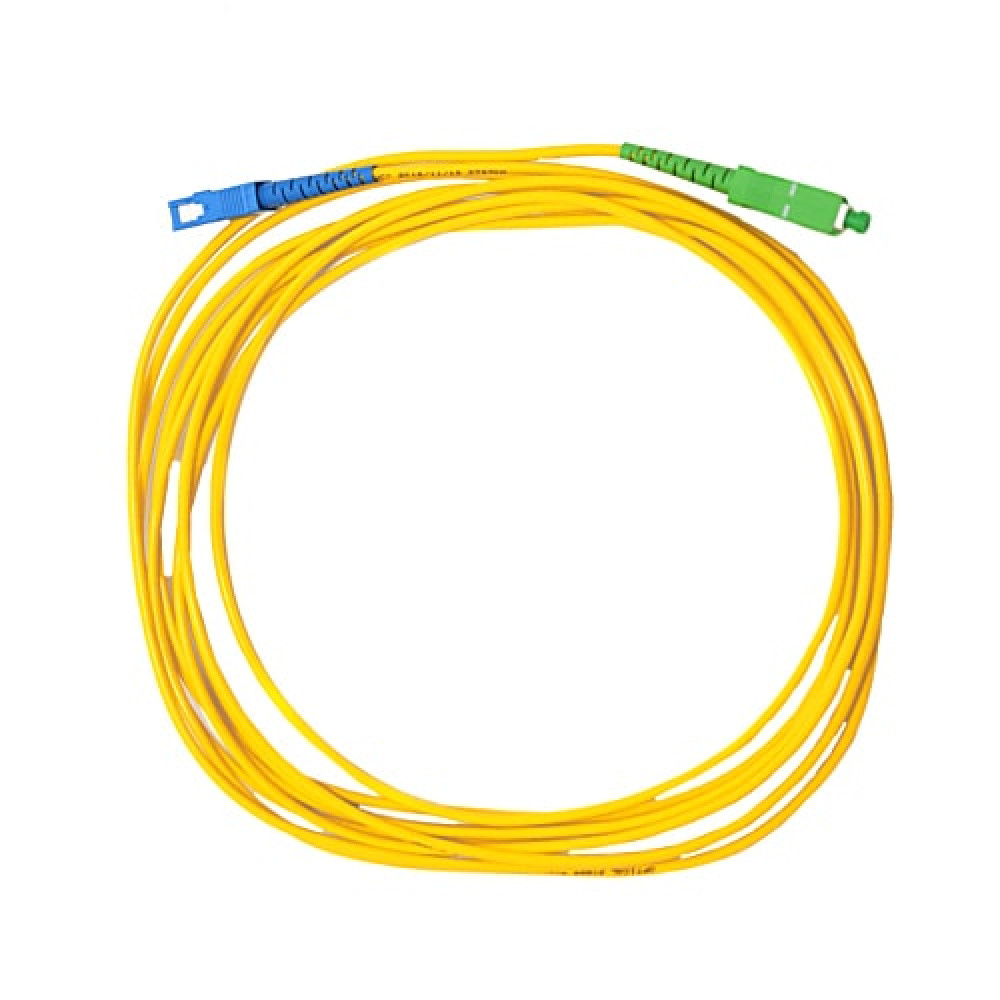

![Шнур оптический SC/UPC-SC/APC SM, 5 метров (коннекторы: синий и зелёный)](https://terra.by/image/cache/catalog/288310bd34ea95dc4670a9148fec4315-100x100.jpeg)
Данный патч-корд представляет собой симплексный (одноволоконный) оптический шнур, оконцованый разъемами SC/APC (зелёный) либо SC/UPC (синий) с одной стороны и SC/APC (зелёный) либо SC/UPC (синий) с другой стороны в буферном исполнении диаметром 3 мм на одномодовом волокне стандарта SM типоразмера 9/125 мкм. Оболочка кабеля выполнена из полимера не распространяющего горение. Для увеличения механических характеристик в структуре кабеля предусмотрены усиливающие арамидные нити под оболочкой.
Главным отличием APC (зелёный) коннектора от UPC (синий) является то, что торец его световода отполирован под углом, составляющим 8 градусов. Это значительно улучшает конечный результат и позволяет почти всему отраженному сигналу выходить за границы световода. На сегодняшний момент наилучшей результативностью обладают коннекторы APC. Их отражательная способность доходит до –60 дБ или –65 дБ. Ввиду того, что отражается незначительная доля сигнала, данные разъемы зачастую применяют для осуществления наиболее требовательных видов приложений. Патч-корд сделать вручную почти невозможно, чтобы они при этом соответствовали требованиям, предъявляемым к полировке APC. Все они имеют только заводскую сборку. Самой последней стали применять полировку UPC – это простая шлифовка, осуществленная под углом в 90 градусов, но с использованием специальных технологий. Она характеризуется отражательной способностью, равной –50 дБ. Оптические патч корды upc зачастую встречаются в высокоскоростном волоконно-оптическом оборудовании, которое относится к активному типу. Их обычно можно найти в числе покупных моделей оптических патч-кордов либо пигтэйлов. С UPC полировкой в большинстве случаев применяются разъемы синего цвета.
Стоит отметить, что APC полировка с UPC совершенно несовместима. Ведь при осуществлении подключения в APC разъем волоконно-оптического коннектора UPC (либо наоборот), может повредиться отполированная поверхность. Все вышеперечисленные факторы необходимо учитывать при выборе подходящих оптических разъемов для обеспечения нормальной и бесперебойной работы активного оборудования.
